قالب تمدد مادة الأنابيب هو أداة احترافية مصممة لمعالجة تمدد الأنابيب المعدنية (مثل أنابيب الصلب، وأنابيب الألومنيوم، وأنابيب النحاس) تحت الضغط العالي. تكمن ميزته الأساسية في "التحكم الدقيق في الشكل الداخلي والخارجي لمادة الأنبوب، وتحقيق تشكيل متكامل لأجزاء الأنابيب المعقدة، وتقليل عمليات اللحام". وهو معدة أساسية لتصنيع وصلات الأنابيب ذات الأشكال الخاصة (مثل أنابيب عوادم السيارات، وأنابيب الزيت الهيدروليكي، وأنابيب الطيران) في مجالات السيارات، والفضاء، والمعدات الهيدروليكية، وغيرها.
من الناحية الهيكلية، يعتمد قالب تمدد مادة الأنبوب تصميمًا مركبًا يجمع بين "تقييد التجويف + محرك الضغط الداخلي"، ويتكون بشكل أساسي من قالب خارجي، وآلية تمدد داخلية، وعنصر إحكام، وجهاز تثبيت، وآلية فك القالب. عادةً ما يكون القالب الخارجي هيكلًا منقسمًا (مثل القوالب المنفصلة اليسرى واليمنى، والقوالب المغلقة العلوية والسفلية)، وتتميز المعالجة الداخلية بتجويف يطابق تمامًا الشكل النهائي للأنبوب (بما في ذلك الهياكل المعقدة مثل النتوءات والانحناءات والأقطار المتغيرة). يُخصص التجويف بفجوات صب مناسبة وفتحات عادم لضمان ملاءمة مادة الأنبوب للتجويف تمامًا تحت الضغط العالي، مع تجنب عيوب الصب الناتجة عن بقايا الغاز.

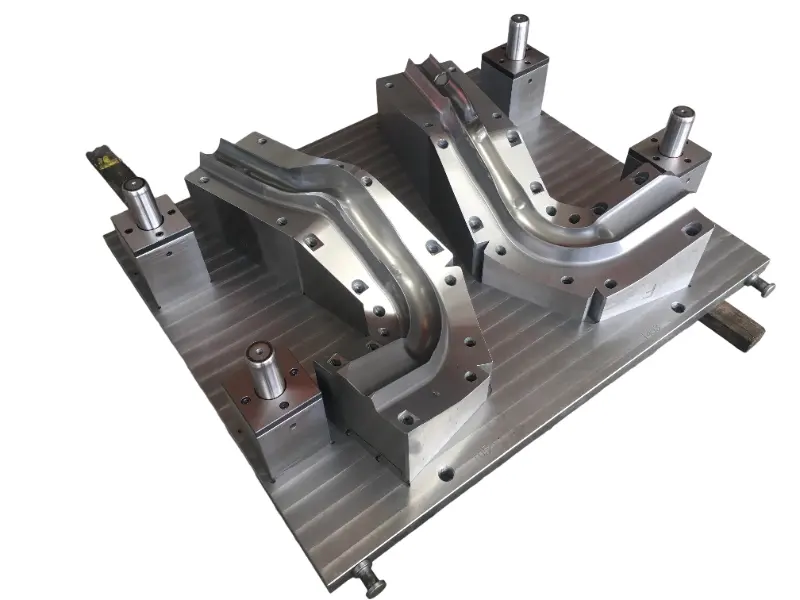

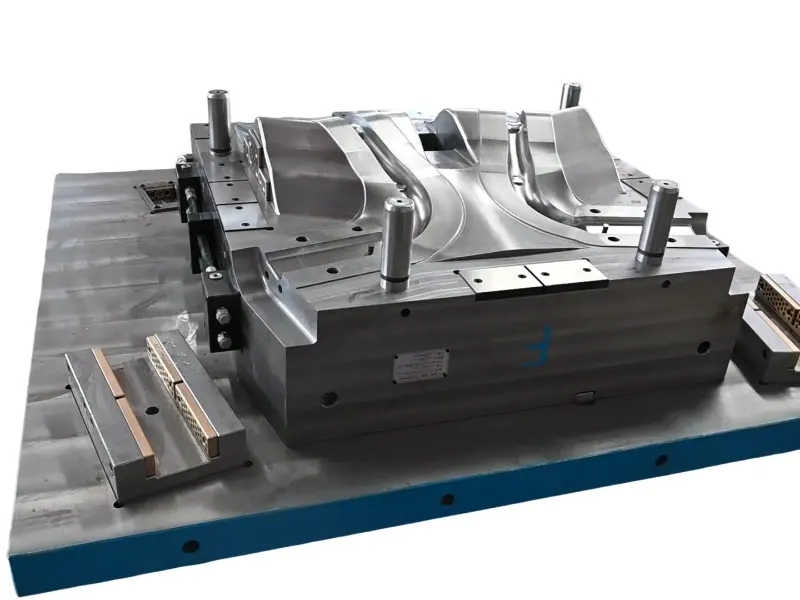

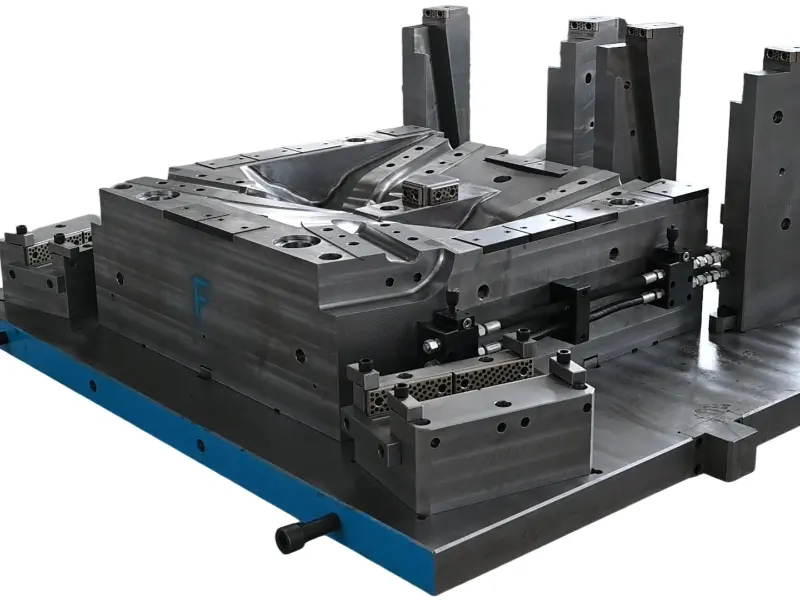

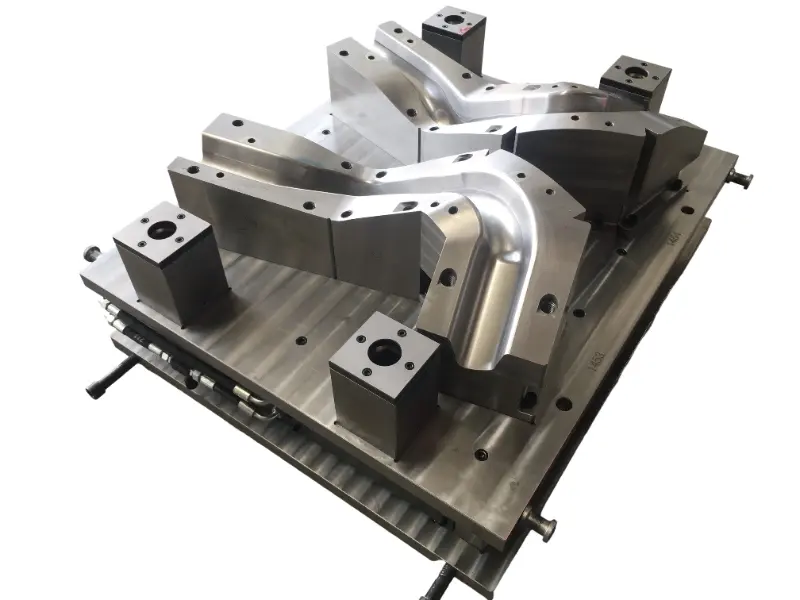

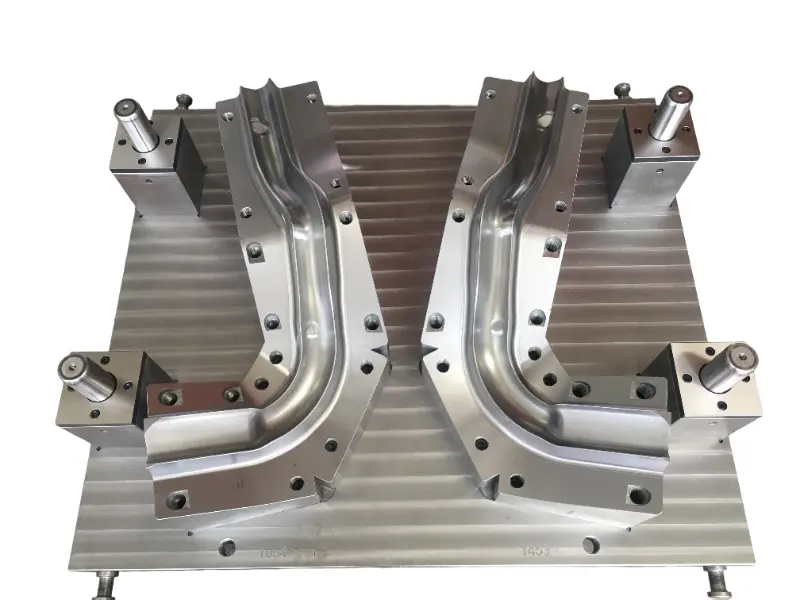

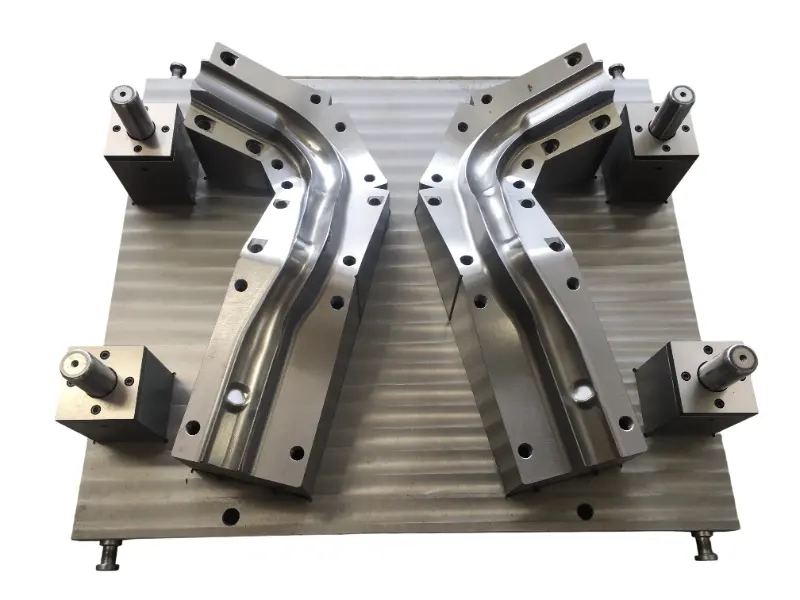

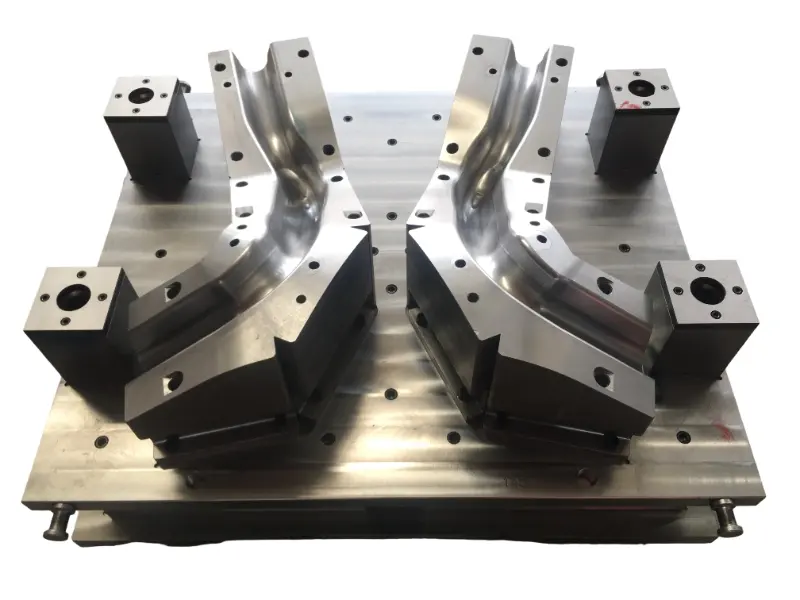

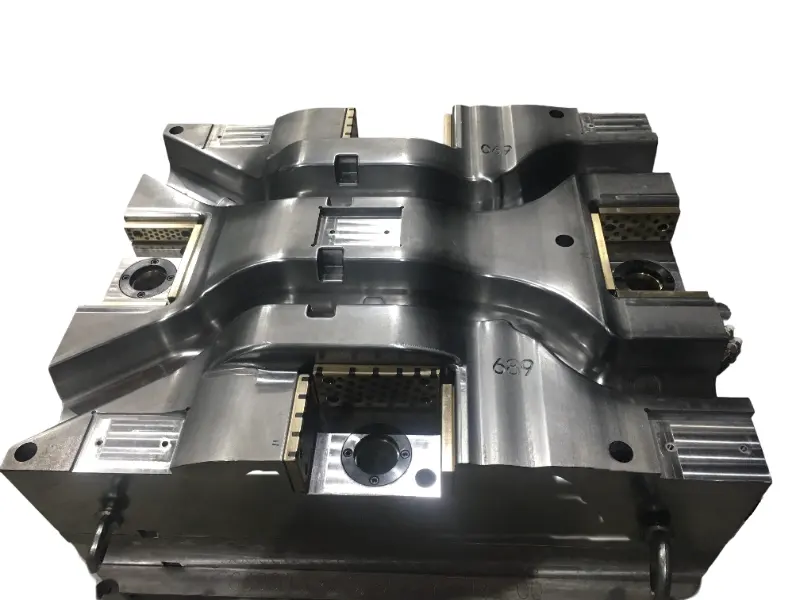

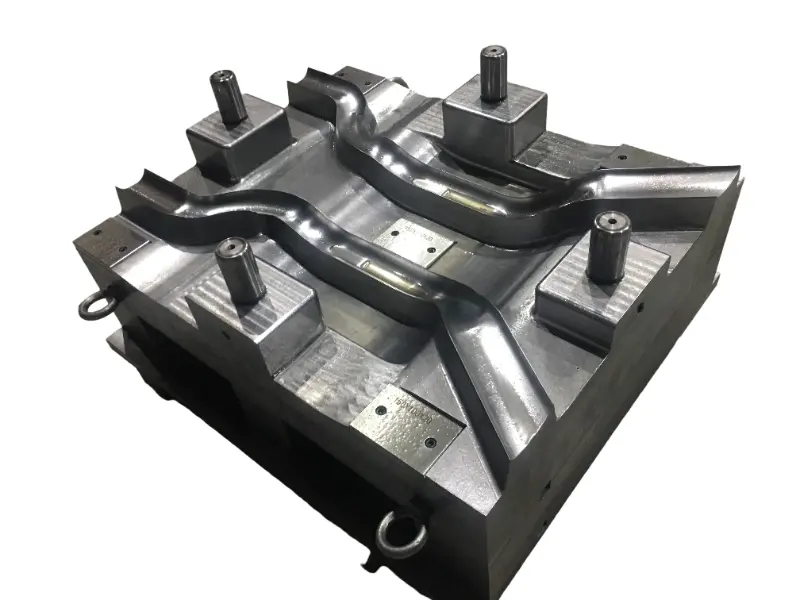

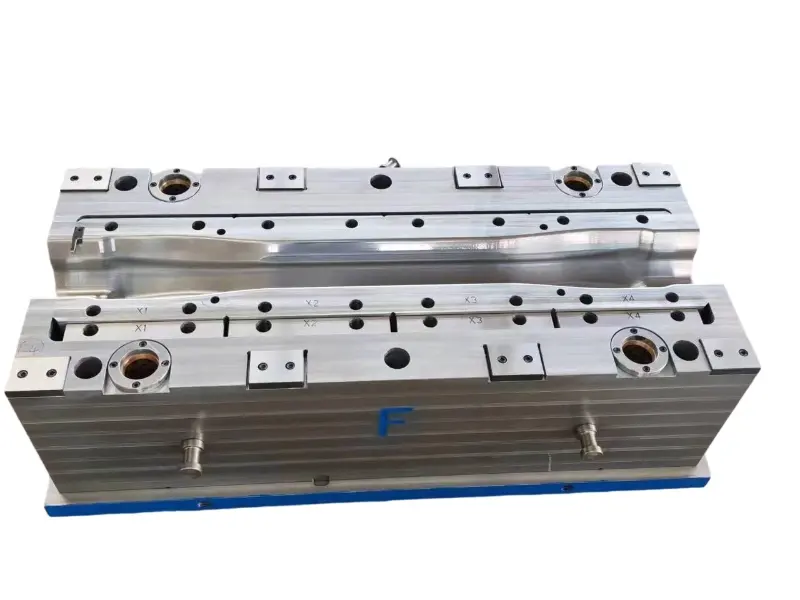

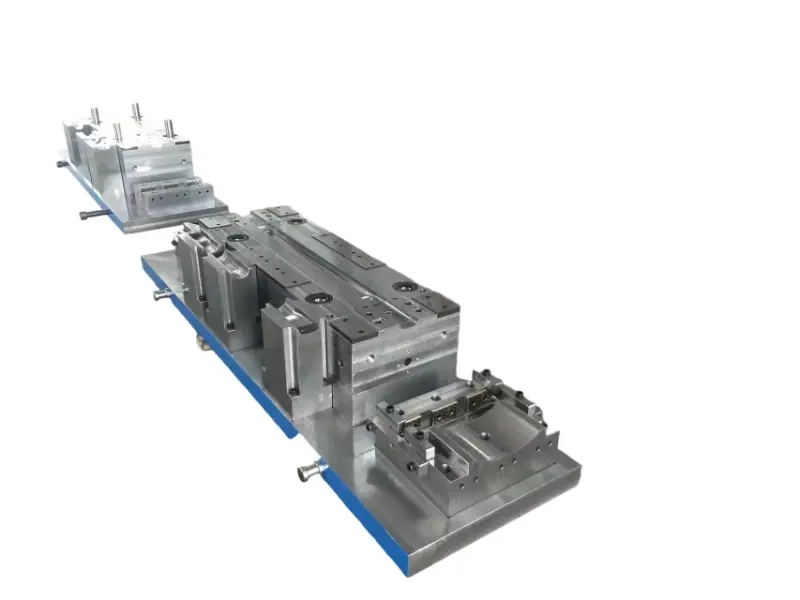

قالب توسيع مادة الأنبوب
الفولاذ: HT200، HT300، ZG270-500، ZG310-570، Cr12MoV، SKD11، DC53، إلخ.
وصف المنتج:
استخدام المنتج
يتميز قالب تمدد الأنابيب بخصائص "التشكيل المتكامل لتركيبات الأنابيب المعقدة، والدقة العالية، والكفاءة العالية"، ويُستخدم على نطاق واسع في المجالات التي تتطلب تعقيدًا هيكليًا عاليًا ودقة أبعاد عالية لأجزاء الأنابيب. وتشمل استخداماته المحددة ما يلي:
1. تصنيع تجهيزات الأنابيب غير المنتظمة في صناعة السيارات
هذا هو السيناريو التطبيقي الأكثر جوهرية لقوالب تمدد الأنابيب، والتي تُستخدم بشكل رئيسي لإنتاج تجهيزات الأنابيب غير المنتظمة لأنظمة الطاقة في السيارات وأنظمة الشاسيه وأنظمة العادم. على سبيل المثال، يمكن تشكيل أنبوب عادم السيارة (بما في ذلك غلاف المحول الحفاز ثلاثي الاتجاهات) عن طريق دمج هيكل القطر المتغير والانحناء والبارز لأنبوب العادم من خلال قالب تمدد الأنابيب، مما يتجنب مشاكل تآكل اللحام وتسرب الهواء الناتجة عن عمليات اللحام التقليدية، مع تقليل عدد الأجزاء وتحسين القوة الكلية وختم أنبوب العادم؛ يمكن التحكم بدقة في أنبوب زيت الفرامل الهيدروليكي وأنبوب زيت التوجيه لهيكل السيارة بواسطة القالب لضمان اتساق القطر الداخلي وسمك جدار أنبوب الزيت (الانحراف ≤ 0.1 مم)، مما يضمن نقلًا مستقرًا للزيت الهيدروليكي تحت ضغط مرتفع وتجنب خطر انفجار الأنبوب الناتج عن سمك جدار غير متساوٍ لأنبوب الزيت؛ يتم تشكيل أنابيب تبريد البطاريات وأنابيب تبريد المحركات لمركبات الطاقة الجديدة من خلال قوالب التمدد مع أنابيب تبريد متعددة القنوات، والتي يمكن أن تزيد من مساحة تدفق وسيط التبريد، وتحسين كفاءة تبديد الحرارة، وتلبية احتياجات تبديد الحرارة العالية لبطاريات ومحركات مركبات الطاقة الجديدة؛ بالإضافة إلى ذلك، يمكن أيضًا تكثيف أنابيب الإطار وأنابيب شعاع مكافحة الاصطدام لجسم السيارة محليًا أو تقليل قطرها من خلال قوالب التمدد، والتي يمكن أن تحسن القوة الهيكلية مع تقليل الوزن والتكيف مع اتجاه التصميم خفيف الوزن في السيارات.
2. تصنيع الأنابيب الدقيقة في مجال الطيران والفضاء
في مجال الفضاء الجوي، تُستخدم قوالب تمدد الأنابيب لإنتاج وصلات أنابيب دقيقة، مثل أنابيب وقود محركات الطائرات، وأنابيب الأنظمة الهيدروليكية، وأنابيب أنظمة دفع المركبات الفضائية. غالبًا ما تُصنع هذه الأنواع من وصلات الأنابيب من مواد صعبة التشوه، مثل سبائك التيتانيوم والسبائك عالية الحرارة، وتتطلب زوايا انحناء معقدة (مثل 90 درجة و135 درجة) وهياكل بأقطار متغيرة. من خلال عملية "التمدد الحراري + وسط تمدد داخلي مرن"، يُمكن للقالب تشويه مادة الأنبوب بشكل موحد. في الوقت نفسه، يُجنّب القالب المتكامل اللحام، ويُقلل من خطر تلف الأنابيب، ويضمن سلامة رحلات الفضاء الجوي.
3. تصنيع خطوط الأنابيب والمعدات الهيدروليكية والهوائية
في مجال المعدات الهيدروليكية والهوائية، تُستخدم قوالب تمدد الأنابيب لإنتاج أنابيب توصيل كتلة الصمام الهيدروليكية، وأنابيب مدخل ومخرج الأسطوانات، وأنابيب الزيت عالي الضغط، ومكونات خطوط الأنابيب الأخرى. يجب أن يتوافق أنبوب توصيل كتلة الصمام الهيدروليكي بدقة مع واجهة كتلة الصمام. يمكن دمج وتشكيل هيكل الحافة والخطوة لطرف الأنبوب من خلال تمدد القالب، مما يقلل من عدد حشوات الختم اللازمة للتوصيل بكتلة الصمام، ويقلل من احتمالية تسرب الزيت الهيدروليكي. يتحكم القالب في ضغط التمدد وسمك مادة الأنبوب لجعل الجدار الداخلي لأنبوب الزيت أملسًا وخاليًا من الشوائب، مما يمنع تلوث الزيت الهيدروليكي أو تآكل أنبوب الزيت الناتج عن الجدران الداخلية الخشنة، ويطيل عمر خدمة النظام الهيدروليكي. يتم تعديل قطر أنابيب مدخل ومخرج المعدات الهوائية وهيكلها المتفرع من خلال قوالب التمدد، مما يحسن قنوات تدفق الهواء، ويقلل من مقاومته، ويحسن كفاءة المعدات الهوائية، ويتكيف مع الأنظمة الهوائية مثل أدوات الآلات وخطوط الإنتاج الآلية.
